Absorberklimakälte
Noch mehr Informationen zu diesem Projekt erhalten Sie gern auf Anfrage
Ausstattungsmerkmale, Leistungsdaten
- Betrieb mit Warmwasser im Temperaturbereich von 80 °C– 90 °C
- Kontinuierlicher Absorptionsprozess mit dem Arbeitsstoffpaar Lithiumbromid / Wasser.
Funktionsweise
Im WEGRACAL-Absorber läuft folgender Kreisprozess ab:
Lösungspumpe:
|
Die den Absorber verlassende kältemittelreiche Lösung wird durch eine Pumpe abgesaugt. Diese Lösungsmenge wird durch einen Wärmetauscher zum Generator gefördert.
|
|
Generator:
|
Die kältemittelreiche Lösung wird gleichmäßig über dem Generator verteilt. Durch die Zufuhr von Warmwasser wird aus der Lösung Kältemittel ausgedampft. Die nun wieder konzentrierte Lithiumbromid-Lösung wird mit einer Pumpe zurück zum Absorber gefördert.
|
|
Kondensator:
|
Der im Generator ausgetriebene Kältemitteldampf strömt zum Kondensator und wird dort verflüssigt. Die dabei frei werdende Wärme wird an das Kühlwasser abgegeben. Das verflüssigte Kältemittel wird über eine Drossel entspannt und dem Verdampfer zugeführt.
|
|
Verdampfer:
|
Das vom Kondensator kommende Kältemittel fließt zur Verdampferwanne. Dort wird es von einer Kältemittelpumpe angesaugt, nach oben in ein Berieselungssystem gepumpt und über den Verdampferrohren verteilt. Auf Grund des hohen Vakuums verdampft ein Teil des Kältemittels bereits bei sehr niedrigen Temperaturen. Die für die Verdampfung notwendige Wärme entzieht das Kältemittel dem in den Verdampferrohren fließendem Kaltwasser, welches sich dabei von 12 °C auf bis zu 6 °C abkühlt.
|
|
Absorber:
|
Im Absorber wird der aus dem Verdampfer kommende Kältemitteldampf mit konzentrierter Lösung in Verbindung gebracht, wobei die Lösung ebenfalls mit einem Berieselungssystem fein verteilt wird. Bei diesem Vorgang wird der Kältemitteldampf von der Lösung absorbiert. Die dabei frei werdende Wärme wird durch das Kühlwasser aufgenommen und über ein Rückkühlwerk an die Umgebung abgegeben. Die entstehende kältemittelreiche Lösung sammelt sich im Sumpf des Absorbers und wird dort von der Lösungsmittelpumpe angesaugt.
|
|

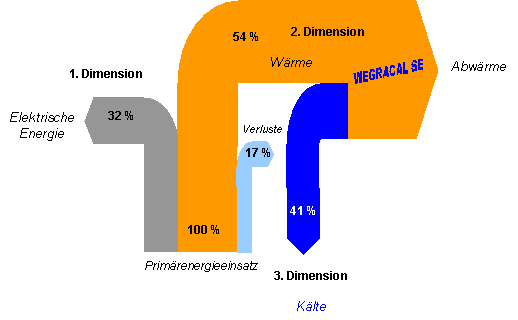

Energieflußbild

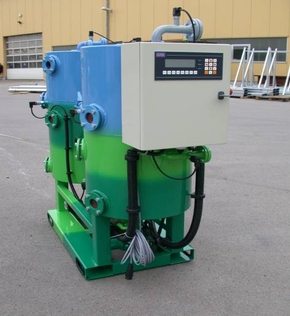

Aufbau
- Zwei Hauptbaugruppen: Verdampfer – Absorber – Einheit und Generator – Kondensator – Einheit.
- Diese werden im Werk fertig montiert, und am Aufstellungsort durch Schnellkupplungen miteinander verbunden.
- Steuer- und Regeltechnik sind in einem Schaltschrank und werkseitig bereits komplett verdrahtet.
Standardlieferumfang
|
Hauptbaugruppen: |
Verdampfer-Absorber-Einheit und Generator-Kondensator-Einheit komplett geschweißt inkl. einer Berstscheibe je Einheit.
|
|
Rohre: |
Verdampfer, Absorber, Generator und Kondensator aus nahtlosem Kupferrohr; Lösungs- und Kältemittelleitungen aus nahtlosem Stahlrohr.
|
|
Lösungs- und Kältemittelpumpen, hermetisch dichte Spaltrohrmotorpumpen: |
Kühlung und Schmierung der Pumpen erfolgt über das zu fördernde Fluid.
|
|
Wärmeüberträger: |
zwischen kalter und warmer Lösung – ausgeführt als Plattenwärmetauscher.
|
|
Entlüftungseinheit: |
zum periodischen Absaugen nicht kondensierbarer Gase, im Werk montierte und verdrahtete elektrische Vakuumpumpe – Steuerung erfolgt über veränderliches Zeitregime.
|
|
Steuerschrank: |
in Bedienhöhe an der Verdampfer-Absorber-Einheit montiert, VDE-gerecht verdrahtet, Frontplatte mit Bedienelementen, Wahltasten für Start-Stopp-Hand-Automatik, Fehlerquittierung, Eingänge und Anzeige für Kaltwasserein- und –austrittstemperatur, Kühlwasserein- und -austrittstemperatur, Heizwasserein- und –austrittstemperatur, Lösungstemperatur, Verdampfungs- und Kondensationsdruck, Anzahl der Starts und Betriebsstunden, Überwachung von Kältemittel- und Generatortemperatur , Überstrom- und Übertemperaturüberwachung der Kältemittel- und Lösungspumpen, Anzeige der Störungen auf LCD-Display mit Datum und Uhrzeit, Potentialfreie Ausgänge für die Meldungen: Betriebsbereit, Betrieb, Störung.
|
|
Druckprüfungen : |
Wärmetauscherrohre bei 2-fachem Betriebsdruck, Mantelseitige Druckprüfung mit Luft, Dichtheitsprüfung als Massenspektrometerprüfung mit Helium.
|
|
Versand: |
Die Anlage wird in einem Stück angeliefert. Evakuierung und Befüllung erfolgt auf der Baustelle.
|
|
Zubehör: |
Erforderliche Menge Lithiumbromid-Lösung zur Erstbefüllung.
|
Lieferoptionen
- Isolierung der kalten Anlagenteile mit Armaflex
- Passendes Rückkühlwerk
- Hydraulische Einbindung der Anlage – auf Anfrage
- Leistungsteil für externe Medien – auf Anfrage
Liefergrenzen
Die folgenden Liefergrenzen an der Kälteanlage sind festgelegt:
| Wasserseite: |
- die Anschlussflansche für Heiz-, Kühl- und Kaltwasser |
| Stromversorgung: |
- die Anschlussklemmleisten im Schaltschrank |
Nicht im Standardlieferumfang enthalten sind:
- Anschlussarbeiten für Rohrleitungen und Elektroinstallation
- Heiz-, Kühl- und Kaltwasserpumpen und –mischer
|
|
|
